Флип-флоп грохот CZS

Описание продукта: Релаксационный экран CZS для точного скрининга Вибрационный грохот CZS Flip-flop – это высокоэффективный вибрационный грохот, специально разработанный для обработки труднопросеиваемых материалов, таких как мелкие частицы, липкие материалы и материалы с высокой влажнос...

Отправить заявку

   

Описание

маркер

Описание продукта:

Релаксационный экран CZS для точного скрининга

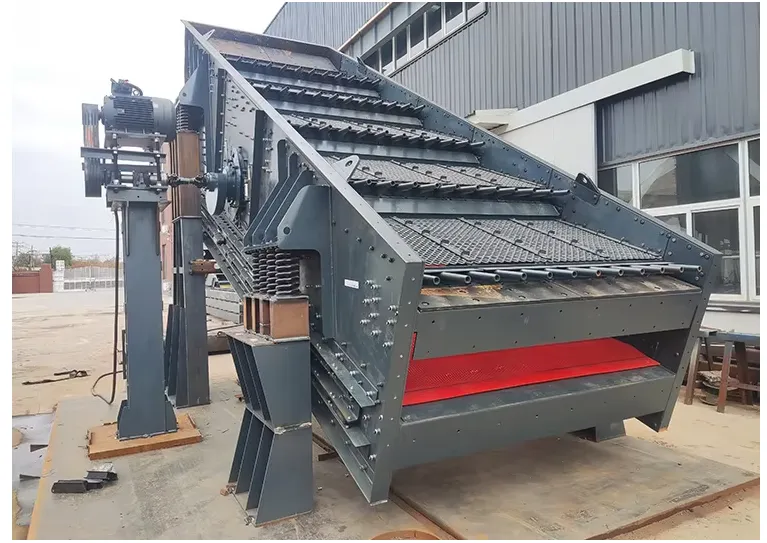

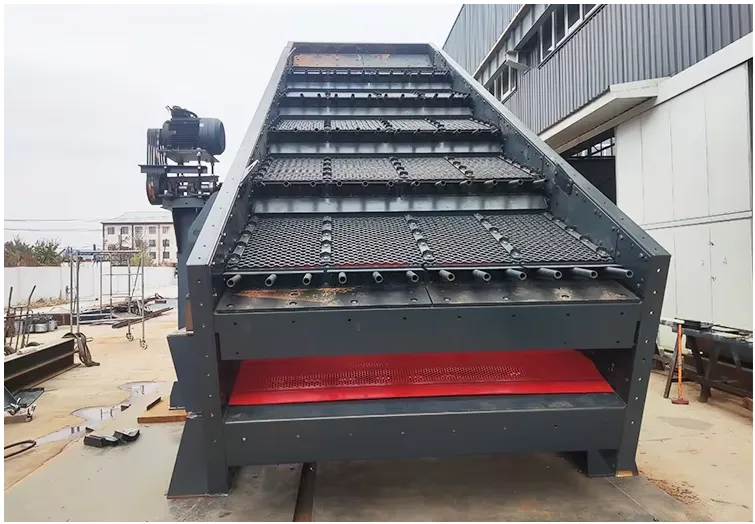

Вибрационный грохот CZS Flip-flop — это высокоэффективный вибрационный грохот, специально разработанный для обработки труднопросеиваемых материалов, таких как мелкие частицы, липкие материалы и материалы с высокой влажностью. Также известный как вибрационный грохот Flip-flop или шахтный грохот Flip-flop, его уникальный принцип вибрации двух масс и конструкция обеспечили прорыв в эффективности просеивания и эксплуатационной стабильности во многих отраслях промышленности, что делает его основным устройством для сухого просеивания влажных и липких материалов.

Вибрационный грохот CZS Flip-flop уникален своим принципом двойной вибрации: резонансной системой, состоящей из первичной вибрации (линейной вибрации корпуса грохота) и дополнительной вибрации (плавающей рамы грохота), создающей относительное движение. В ходе этого процесса эластичная полиуретановая поверхность грохота непрерывно расширяется и сжимается с частотой 800 раз в минуту, создавая высокое ускорение (50g), эффективно предотвращая засорение ячеек грохота.

В состоянии, близком к резонансу, двухмассовое сито относительное движение основной вибрирующей рамы и плавающей рамы сита создает периодическое, подобно батуту, релаксационное движение ячеек сита, что приводит к образованию полностью расслоенного и прозрачного материала на поверхности сита. Это обеспечивает очень высокую эффективность просеивания при относительно небольшой площади сита, гарантируя при этом отсутствие засорения ячеек сита.

Характеристики продукта：

1. Вибратор представляет собой блок коробчатого типа с внешним эксцентриковым блоком и высокоэффективным шестеренчатым возбудителем, обеспечивающим длительный срок службы. Вибратор является сменным, что обеспечивает простоту обслуживания, стабильную синхронизацию и высокоэффективный шестеренчатый возбудитель с низким уровнем шума, всего 78–80 дБ.

2. Сверхвысокая интенсивность вибрации поверхности сита: поверхность сита способна передавать ускорение 50G, что позволяет просеивать труднопросеиваемые материалы и предотвращать засорение отверстий сита.

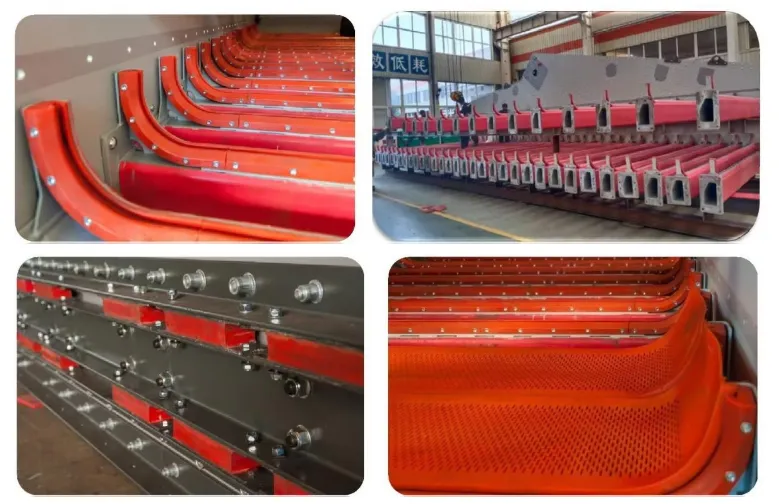

3. Опорные балки деки сита изготовлены из бесшовной полой коробчатой конструкции немецкой компании Schenck из материала Q355B, склеенного с импортным резиновым листом Nainat из США. Это обеспечивает устойчивость к коррозии и износу, продлевая срок службы балки более чем в 2 раза.

4. Боковые панели сита изготовлены из корабельного проката ANGANG CCSDH36, прочность которого на текучесть и разрыв в 1,45 и 1,4 раза выше, чем у материалов, используемых в обычных виброситах.

5. Высокая пропускная способность и чрезвычайно высокая эффективность просеивания: этот грохот сочетает в себе преимущества сит типа «банан» и сит типа «слэш». Загрузочная часть отличается высокой скоростью материала, тонким слоем материала, высокой производительностью просеивания и высокой производительностью. Малый угол наклона ситовой поверхности на разгрузочной стороне и низкая скорость материала обеспечивают тщательное просеивание оставшегося материала, что обеспечивает очень высокую эффективность просеивания

Параметры продукта：

Структурные параметры релаксационного экрана CZS

модель	Размер поверхности	1-й этаж		2-й этаж
модель	Ширина x длина (мм)	масса/kg	Мощность двигателя/kw	масса/kg	Мощность двигателя/kw
CZS2461	2400x6100	14000	37
CZS2490	2400x9000	16500	37
CZS3010	3000x10000	19000	45	28500	55
CZS3673	3600x7300	22000	55	31000	55
CZS43120	4300x12000			50000	90

Технические параметры

Скорость вращения	750-850rpm
Основная амплитуда/плавающая амплитуда	9-11mm/15-17mm
Тенденция	12-22°
Зернистость градуировки	3-50mm
Максимальная зернистость допуска	150mm

Классический случай

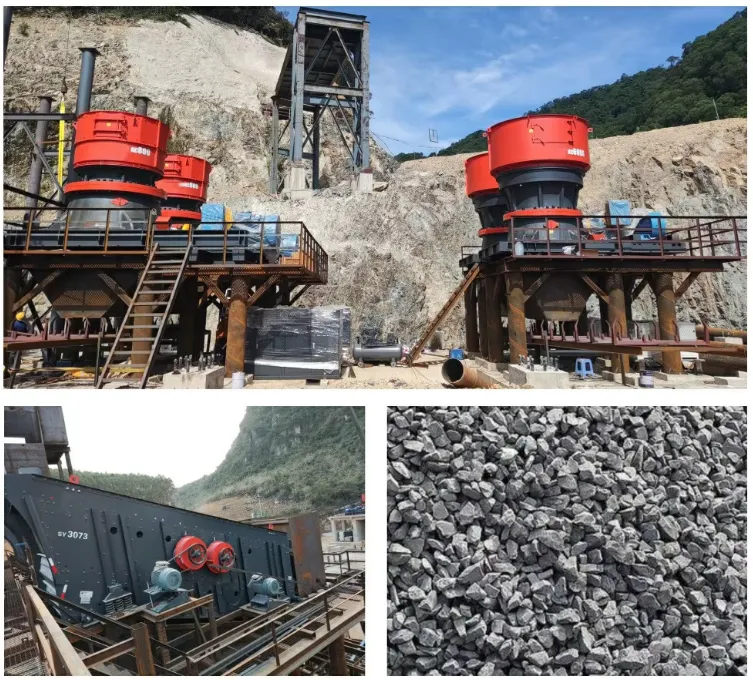

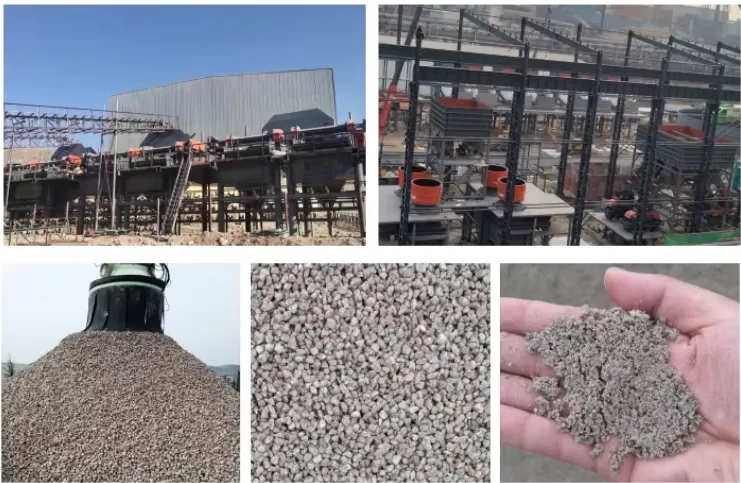

1. Линия дробления и грохочения гранита производительностью 2700 тонн/час
Рудный материал: гранит
Прочность на сжатие: 120-140 МПа, средняя твёрдость
Производительность системы: 2700 тонн/час
Основная комплектация:
Гирационная дробилка первичного дробления 5475 – 1 шт.
Конусные дробилки вторичного дробления KC900C – 2 шт.
Конусные дробилки третичного дробления KC900MF – 2 шт.
Вибрационные грохоты – 16 шт.
Ударные дробилки с вертикальным валом SV229 – 4 шт.
Валковые дробилки для производства песка – 4 шт.
Продукт: обработанный песок фракцией 0-4 мм, 10-20 мм, 20-28 мм, с максимальным размером ячеек сита 30 мм.
