Щековая дробилка серии KJ

Описание продукта: Щековая дробилка серии KJ Щековая дробилка серии KJ, в полной мере воплощающая в себе передовые международные технологии и результаты исследований, прошла дальнейшую модернизацию и усовершенствование на основе накопленного опыта эксплуатации. По сравнению с традиционной ...

Отправить заявку

   

Описание

маркер

Описание продукта:

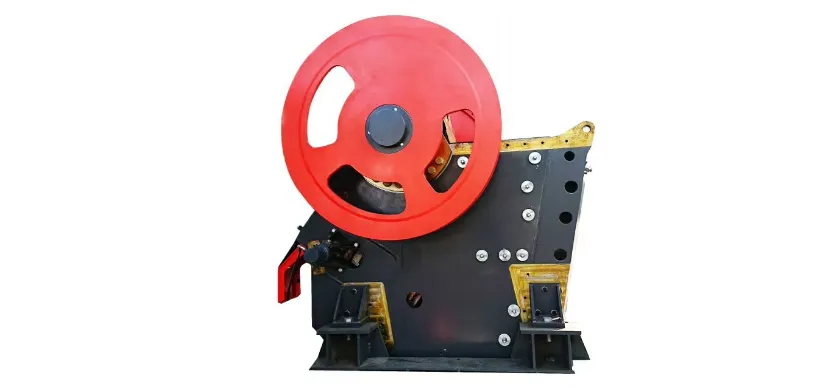

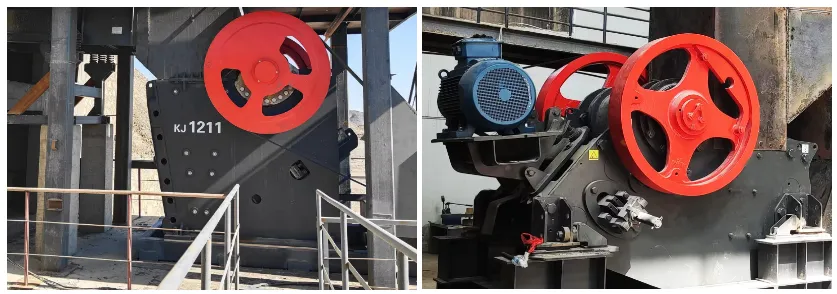

Щековая дробилка серии KJ

Щековая дробилка серии KJ, в полной мере воплощающая в себе передовые международные технологии и результаты исследований, прошла дальнейшую модернизацию и усовершенствование на основе накопленного опыта эксплуатации. По сравнению с традиционной щековой дробилкой серии PE, щековая дробилка серии KJ претерпела фундаментальные изменения в конструкции камеры дробления, технологии материалов и методах обработки. Это значительно повысило жесткость и прочность, увеличило производительность на 20% по сравнению с аналогичными моделями и снизило эксплуатационные расходы на 15%. Она стала предпочтительным оборудованием для грубого дробления в горнодобывающей промышленности и машиностроении, а также для дробления и грохочения.

Особенности продукта:

1. Уменьшенный собственный вес и повышенная прочность, обеспечивающие высокую производительность и простую, прочную конструкцию.

2. Надежный, сверхтяжелый подвижный узел щеки.

3. Симметричная, глубокая камера дробления без мертвых зон и большое загрузочное отверстие повышают производительность и объем дробления.

4. Гидравлическая регулировка клина обеспечивает легкую регулировку разгрузочного отверстия в широком диапазоне.

5. Установка без анкерных болтов.

6. Подшипники с консистентной смазкой и лабиринтное уплотнение эффективно предотвращают попадание пыли.

7. Цилиндрическое зацепление распорной плиты обеспечивает отсутствие смазки и не требует обслуживания.

8. Щековая плита фиксируется и фиксируется сменными зажимами и стяжками, что снижает затраты на обслуживание на протяжении всего срока службы.

9. Высокая производительность, высокая степень измельчения и низкий износ щеки. Оптимизированная конструкция камеры дробления обеспечивает максимальную крупность исходного материала, производительность и степень измельчения.

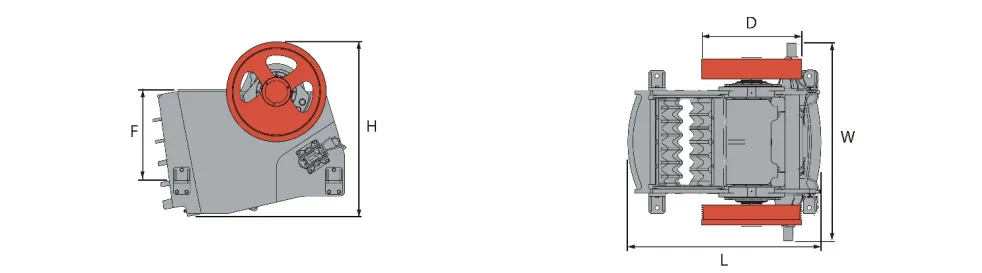

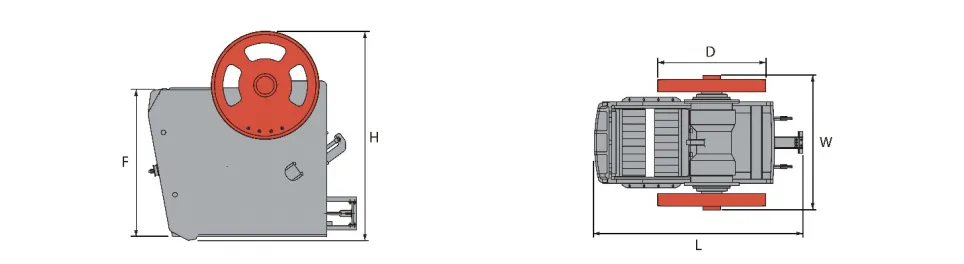

Размеры изделия:

Размеры щековой дробилки с раздельным корпусом

размер	KJ805	KJ906	KJ1107	KJ1109	KJ1209	KJ1210	KJ1412	KJ1612
L=Максимальная длина (mm)	2577	2880	3320	3770	3950	4100	4600	5900
W=Максимальная ширина (mm)	1526	1755	2030	2385	2650	2800	3210	3700
H=Максимальная высота (mm)	1750	1460	2005	2750	2870	2980	3410	3750
D=Диаметр маховика (mm)	1050	1100	1350	1450	1550	1600	1770	2100
F=Высота кормления (mm)	1200	755	1135	1940	2000	2100	2430	2650
Объем отгрузки(m³)	5	7	13	23	30	34	50	81

Габариты интегрированной щековой дробилки

размер	KJ1208	KJ1211	KJ1312	KJ1511	KJ1513
L=Максимальная длина (mm)	3230	3610	3760	4110	4500
W=Максимальная ширина (mm)	2570	2350	2470	3000	2900
H=Максимальная высота (mm)	2950	3510	3850	3330	4190
D=Диаметр маховика (mm)	1860	1860	2170	1760	2170
F=Высота кормления (mm)	1930	2500	2680	2390	3050
Объем отгрузки(m³)	23	32	38	48	58

Размер частиц продукта и тип футеровки

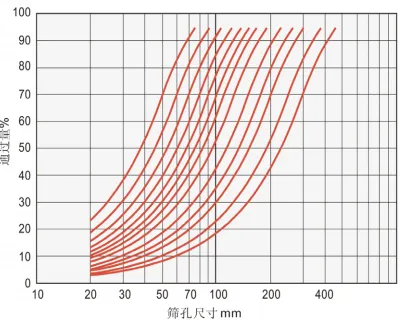

Эта кривая распределения размера частиц на выходе типична для породы средней дробимости (индекс работы дробления Wi = 16). Примерно 75% дробленого продукта имеет размер меньше размера частиц на выходе с закрытой стороны дробилки (CSS). Форма кривой распределения размера частиц и доля продукта, размер которого меньше размера частиц на выходе с закрытой стороны дробилки (CSS), зависят от характеристик исходного материала. Для породы с переменной дробимостью (Wi от 20 до 12) примерно 65–85% дробленого продукта обычно имеет размер меньше размера частиц на выходе с закрытой стороны дробилки.

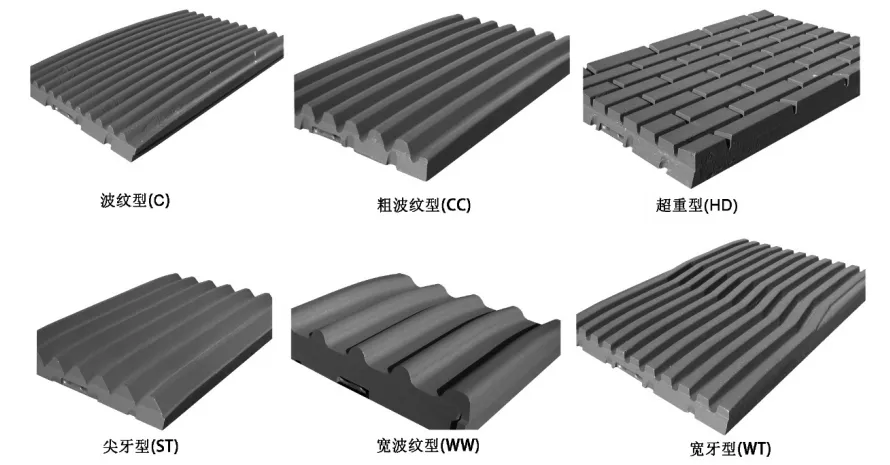

Типы и описание футеровки:

Широкий профиль зубьев: Сменные подвижные и неподвижные щеки обеспечивают высокую износостойкость и отличную способность захвата. Рифленый тип: Подходит для менее абразивных материалов и небольших CSS, обеспечивает превосходный контроль максимальной крупности на выходе и хорошую производительность по обработке мелкозернистых материалов.

Острый профиль зубьев: Отличный контроль максимальной крупности на выходе, хорошая производительность по обработке мелкозернистых материалов, отличная производительность захвата и высокая степень дробления, но не подходит для высокоабразивных материалов.

Сверхпрочный: Подходит для чрезвычайно абразивных материалов, но не обеспечивает максимальный контроль крупности на выходе. Может использоваться с щекой CC, установленной на подвижной щеке.

Крупнорифленый тип: Более износостойкий, чем тип C, подходит для больших CSS, обеспечивает превосходный контроль максимальной крупности на выходе и хорошее удаление мелкозернистых материалов (мелкие материалы проваливаются через канавки).

Широкорифленый тип: Подходит для слоистой породы и известняка, но не подходит для высокоабразивных материалов.
